فلومتر آلتراسونیک کانال باز

فلومترهای کانال باز پارامترهای سطح، دبی و حجم کل آب جاری از سرریزها، فلوم‌ها و کانال‌های باز را اندازه‌گیری می‌کنند. این فلومترها دستگاه‌هایی هستند که بدون تماس با سیال با دقت بالا دبی لحظه‌ای و مجموع را اندازه‌گیری می‌کنند. این دستگاه‌ها با توجه به نوع سازه موجود به دو دسته پارشال فلوم Parshal Flume)) و یا سرریز (Weir) دسته‌بندی می‌شوند. از این دستگاه‌ها در جاهایی برای اندازه‌گیری جریان‌ها ی فاضلابی، مطالعات آب‌های نفوذی، یافتن دبی آب خروجی سدها و کانال‌ها در صنعت آبیاری و کشاورزی و مواردی از این دست استفاده می‌شود.

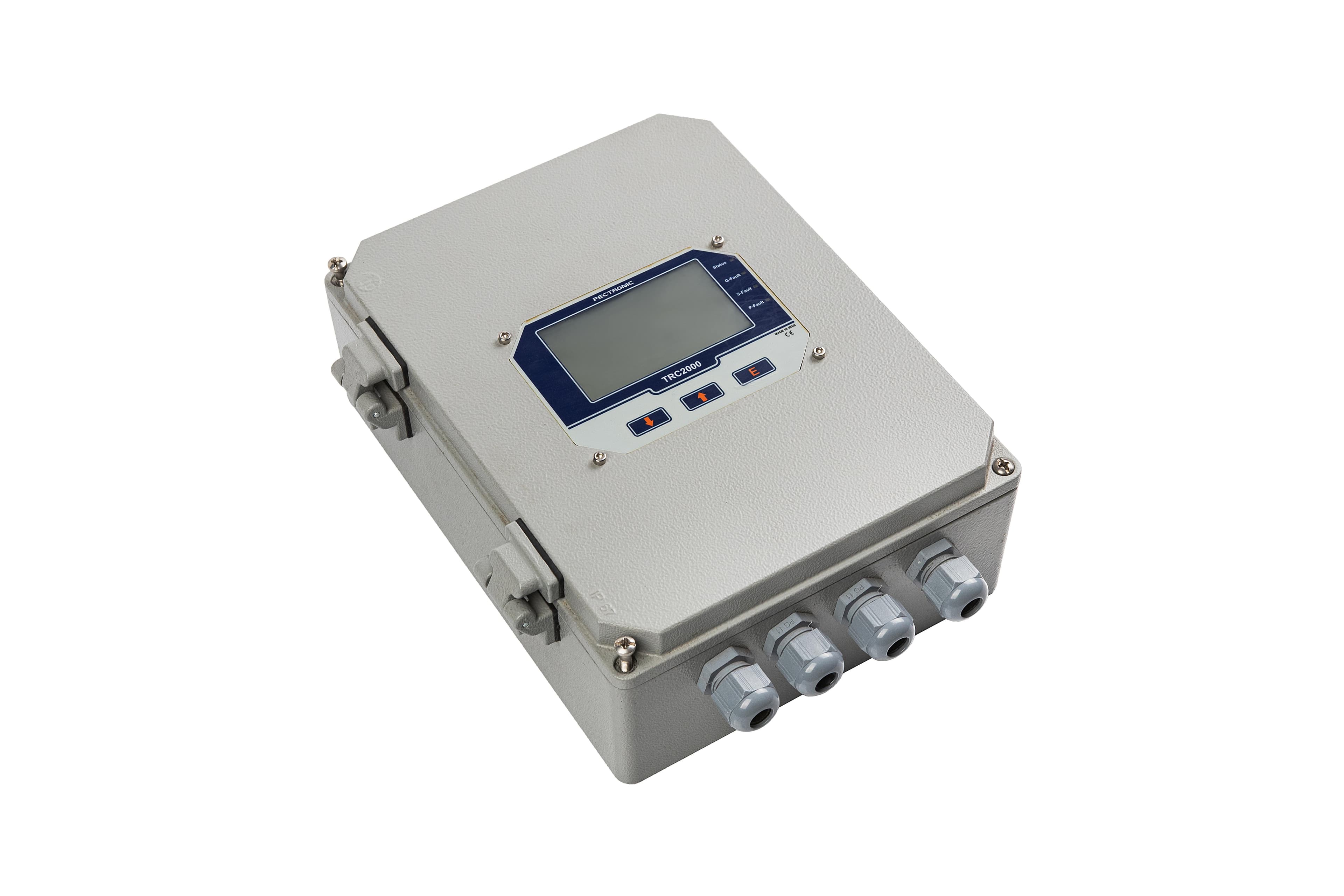

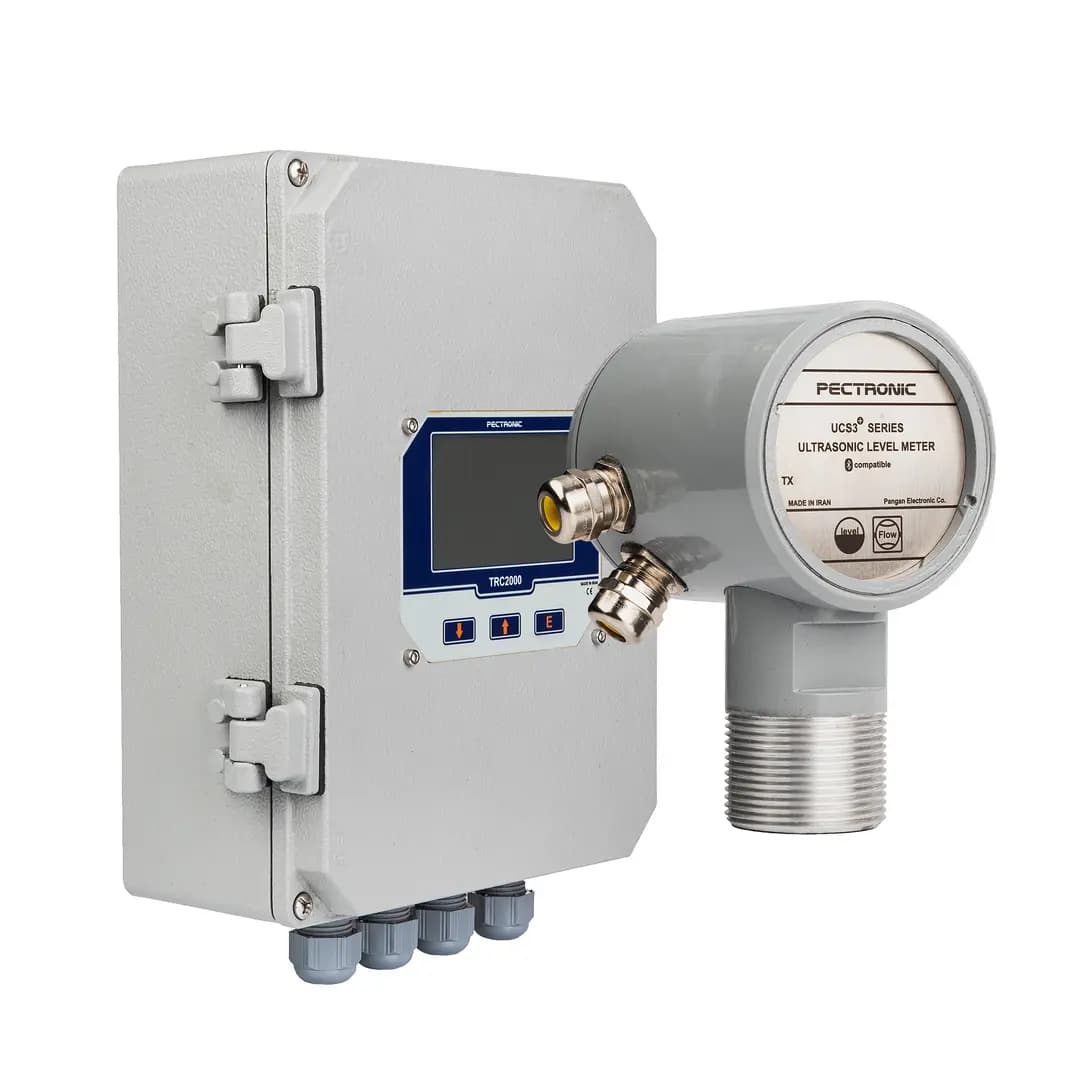

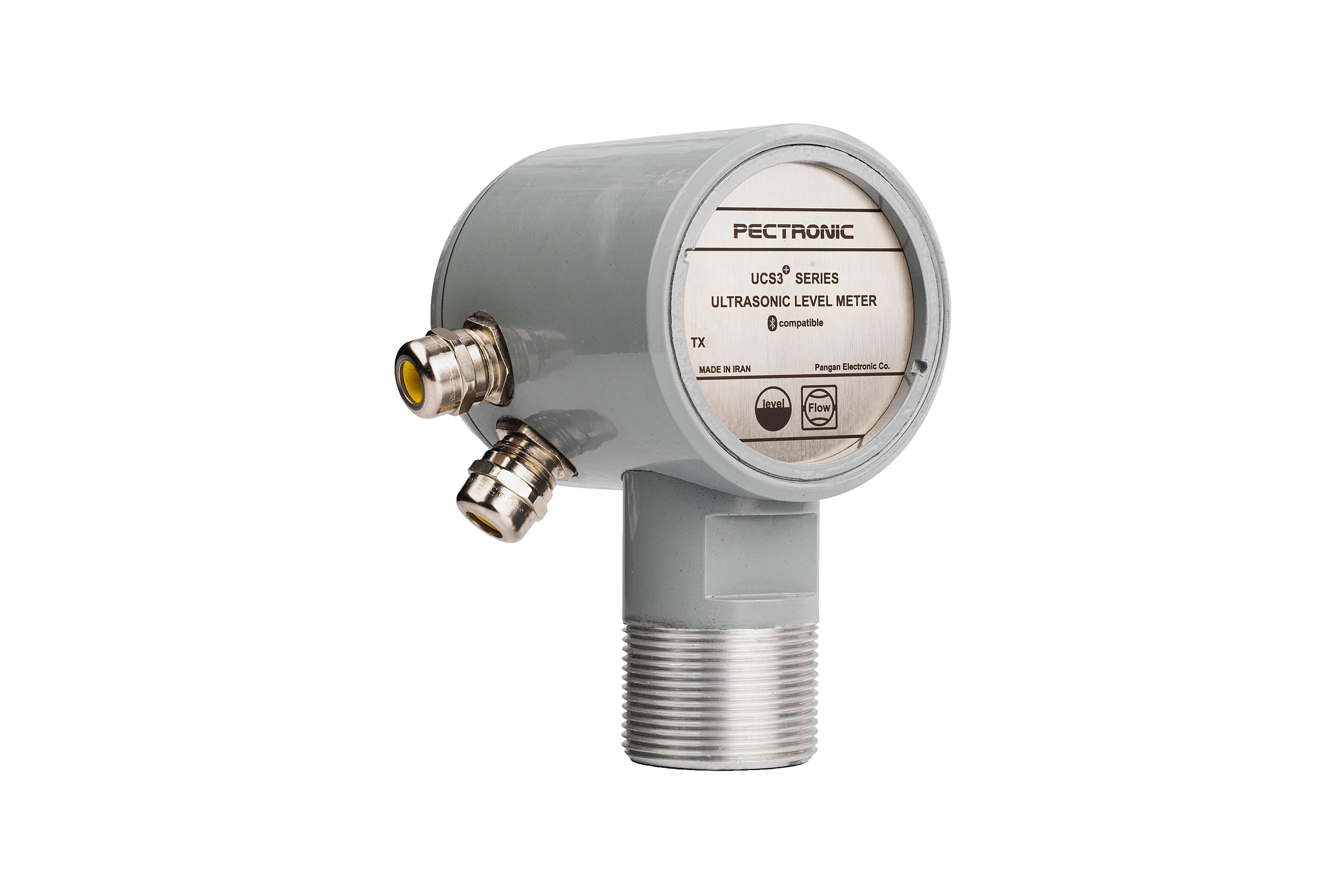

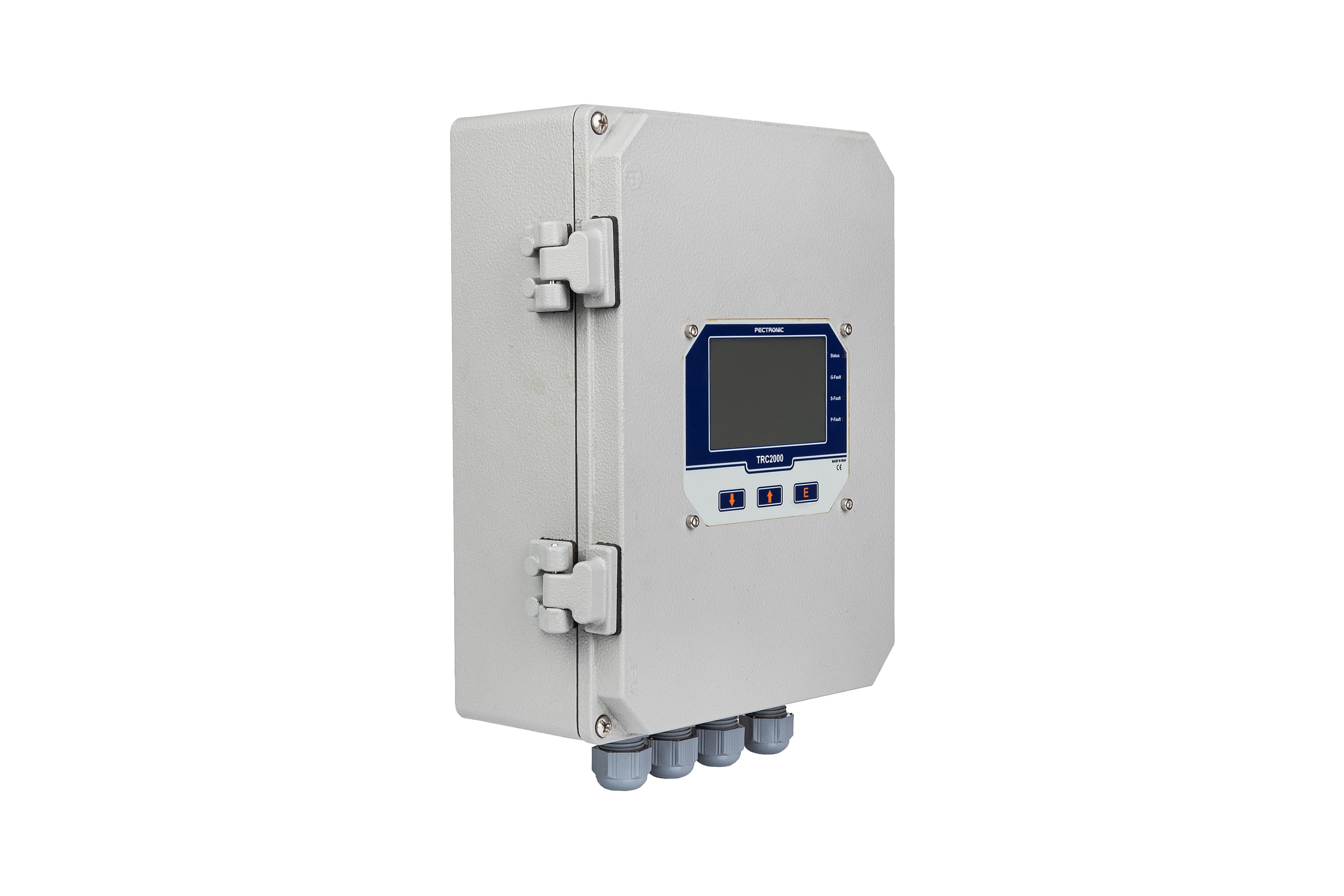

در این سیستم با به کارگیری فرمول های استاندارد مورد استفاده برای کانال‌های باز، دبی لحظه‌ای قابل محاسبه می‌باشد. فلومترهای آلتراسونیک سری FLT94 اطلاعات مربوط به سطح سنج آلتراسونیک سری UCS3 را از طریق پرت RS485 سنسور دریافت نموده و با به کارگیری ضرایب تعریف شده برای آن (بسته به نوع و ابعاد کانال)، مقدار دبی لحظه­ای سیال عبوری از کانال را محاسبه می­نماید. می­توان اطلاعات لحظه­ای مربوط به سطح سیال، فلوی عبوری، حجم عبوری، دمای محیط و مجموع دبی­های روزانه را بر روی نمایشگر گرافیکی دستگاه مشاهده و با استفاده از خروجی­های استاندارد خود مانند 4-20mA، Relay، NPN switch، Digital و RS485، سطح فلوی عبوری و سطح سیال را کنترل نمود.

کاربردها و ویژگی‌ها:

• اندازه­ گیری پیوسته و بدون تماس سطح و فلوی مواد سیال و خمیری داخل کانال­های باز پارشال، ونتوری، سرریزها و کانال‌های باز مستطیلی و ذوزنقه

• کنترل میزان دبی عبوری کانال­های باز با به گارگیری خروجی­های استاندارد دستگاه

• مناسب از لحاظ بهداشتی برای سیال­های خوراکی

• رنج اندازه ­گیری تا 15 متر بسته به سنسور آلتراسونیک و مواد مورد اندازه­ گیری

• تشخیص محدودیت سطح

• کنترل سطح و فلو با فرمان دادن به پمپ و یا شیر برقی (با استفاده از رله داخلی و یا به صورت پیوسته با خروجی­های 4-20mA)

• کمترین نیاز به تعمیر و نگهداری با توجه به غیر تماسی بودن روش

• دارای سنسور دمای داخلی جهت تصحیح اتوماتیک سرعت صوت و اندازه­گیری دقیق فاصله

• قابلیت تخصیص هر یک از اطلاعات سطح پر و خالی، دبی، حجم، دما و … به هر کدام از خروجی‌های ترانسمیتر مانند 4-20mA و رله ها

• امکان ذخیره اطلاعات دبی مجموع روزانه تا 30 روز

• سادگی در انجام تظیمات منوها، ورودی­ها و خروجی­ها برای کاربر

• محاسبه، تبدیل و نمایش واحدهای مختلف مانند متر، کیلوگرم، متر مکعب، لیتر بر ثانیه، متر مکعب بر ساعت و درصد مواد داخل کانال

• تنظیم پارامترهای سنسور مانند فاصله نمونه­برداری، تعداد پالس­های ارسالی، قدرت فرستندگی و نیز تنظیم ضرایب مربوط به کانال
